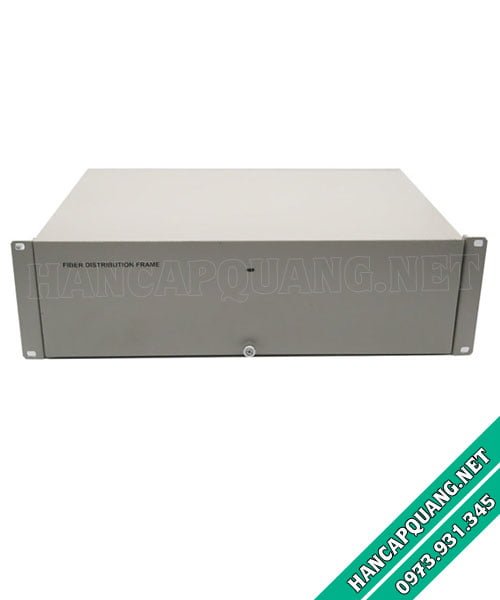

Hộp phối quang ODF 72FO đầy đủ phụ kiện dạng trượt (hoặc cố định) gắn rack 19 inch.
Hộp phối quang ODF 72FO gắn Rack khay trượt là sản phẩm được dùng trong các hệ thống mạng truyền dữ liệu trên nền cáp quang. Hộp phối quang ODF gắn Rack khay trượt có chức năng phân phối sợi quang và bảo vệ khỏi những tác động bên ngoài làm đứt gãy sợi quang.
1. Hộp phối quang ODF 72 FO/CORE đầy đủ phụ kiện bao gồm:
- Khay hàn Quang: 4 khay được chia ra làm 2 bên( mỗi 1 bên gôm 2 khay, được xếp chồng lên nhau quang 1 rack nhưa chắc chắc).
- Dây hàn quang: Gốm 72 sợi dây hàn quang ( dây pigtail ) với các đầu nối tuỳ theo nhu cầu sử dụng VD: SC, FC, LC…
- Adapter( đầu nối quang): cũng gồm 72 đầu với các chuẩn được đặt theo nhu cầu, tất cả đều được gắn trên 1 thanh blank nhằm giữ chặt các đầu nối không bị bung ra.
- Ống co nhiệt: gồm 72 ống co nhiệt loại 6cm, giúp giữ thẳng và bảo về mối hàn giữa dây hàn quang và đầu cáp quang đi vào.
2. Thông số kỹ thuật của Hộp phối quang ODF 72FO:
– Nhiệt độ làm việc: Từ -25oC -> + 75oC
– Độ ẩm cho phép: Chịu được đến 90%
– Điện trở cách điện: 2 x 104 MΩ
– Độ kín khít Theo tiêu chuẩn IP65
– Giao tiếp quang:
– Kiểu kết nối: SC, FC, ST, LC…
– Suy hao đầu nối: < 0,2 dB/ đầu
– Suy hao phản hồi: > 50dB.
– Số lần đấu nối: > 300 lần.
a. Khay hàn quang:
– Loại khay bằng nhựa ABS có thể lưu trữ tối đa 72 sợi quang và có thể xếp chồng lên nhau.
– Chiều dài dự trữ của sợi quang ≥ 1,2m.
– Bán kính uốn cong sợi quang ≥ 35mm.
b. Dây pigtail (dây nối quang)
– Dây pigtail là sợi quang có một đầu nối
– Suy hao xen: < 0,5dB/đầu
– Suy hao phản xạ: ≥ 37 dB
– Dải nhiệt độ hoạt động: -25oC đến +70oC.
– Độ bền kéo: ≥ 100N.
– Số lần đấu nối: ≥ 300 lần.
Cấu tạo Hộp phối quang ODF 72FO đủ phụ kiện:
– Vỏ bằng sắt khép kín được phủ một lớp sơn tĩnh điện chống gỉ mầu trắng.
– Mặt trước gồm các thanh cài adapter, mỗi thanh có 12 lỗ cài adapter (SC, LC, FC hoặc ST).
– Mặt sau có 4 lỗ luồn cáp vào ra.Hộp phối quang 96FO: thép 1.0 mm, sơn tĩnh điện.
– Vỏ hộp khay trượt gắn rack 19 inch: 1 cái
– Dây hàn quang: 72 sợi
– Adapter: 72 cái
– Khay đựng 72 co nhiệt: 04 cái
– Co nhiệt: 72 cái
– Ốc siết cáp: 8 con
– Ốc cố định cáp: 4 con
Ứng dụng Hộp phối quang ODF 72FO đủ phụ kiện:
– Quản lý bảo vệ hệ thống cáp quang.
– Fiber to the home (FTTH).
– Hệ thống quang LAN/ WAN – Hệ thống CATV.
